Oldtimer restaurieren – Strahlmittel, Körnung und Anleitung

Für Oldtimer-Karosseriebleche wird in der Praxis am häufigsten die Körnung 0,2–0,5 mm eingesetzt. Originalbleche aus den 1950er bis 1980er Jahren sind oft nur 0,7–1,0 mm dünn und wurden ohne galvanischen Korrosionsschutz gefertigt. Jahrzehntelange Oxidation kann die verbleibende Materialstärke weiter reduzieren. Gröbere Körnungen wie 0,5–1,4 mm oder 1,4–2,8 mm erzeugen ein deutlich aggressiveres Strahlbild und können bei dünnen Blechen zu sichtbaren Verformungen, Wellen oder im schlimmsten Fall zu Durchschlägen führen. Die feine Körnung 0,2–0,5 mm verbindet ausreichende Abrasiverkraft zur Rostentfernung mit schonender Behandlung der Blechsubstanz. Für Rahmen, Achsschenkel und dickwandige Gussteile kann auf gröbere Körnungen gewechselt werden. Die endgültige Wahl hängt vom tatsächlichen Zustand des Bauteils ab — eine Probestellung an einer verdeckten Stelle ist empfehlenswert. Kupfersilikatschlacke nach DIN EN ISO 11126-3 ist silikosefrei nach TRGS 559 und damit für den gewerblichen und privaten Einsatz in Deutschland zulässig.

Der Strahldruck ist neben der Körnung der wichtigste Parameter beim Oldtimer-Strahlen. Als Richtwerte aus der Praxis gelten: Karosserieblech rund 1,5–3 bar, Rahmenteile und Achskomponenten 4–6 bar, Motor- und Getriebegehäuse aus Grauguss oder Aluminium 3–5 bar. Bei dünnwandigen oder stark korrodierten Bereichen empfiehlt es sich, mit dem niedrigsten Wert zu beginnen und den Druck nur dann zu erhöhen, wenn der Materialabtrag nicht ausreicht. Ein zu hoher Druck beschleunigt zwar den Abtragsfortschritt, erhöht aber gleichzeitig das Risiko von Materialverformungen, erzeugt ein tieferes Rauheitsprofil und steigert den Strahlmittelverbrauch erheblich. Auch die Düsengröße und der Abstand zur Oberfläche beeinflussen die effektive Wirkenergie. Grundsätzlich gilt: schonend beginnen, beobachten und anpassen. An einer verdeckten Stelle — etwa unterhalb des Schwellers — sollte immer zuerst ein Probelauf durchgeführt werden. Pflichtausrüstung nach TRGS 559 und DGUV-Regel 100-500: Strahlhelm mit Frischluftzufuhr, Schutzanzug, Handschuhe, Sicherheitsschuhe und Gehörschutz.

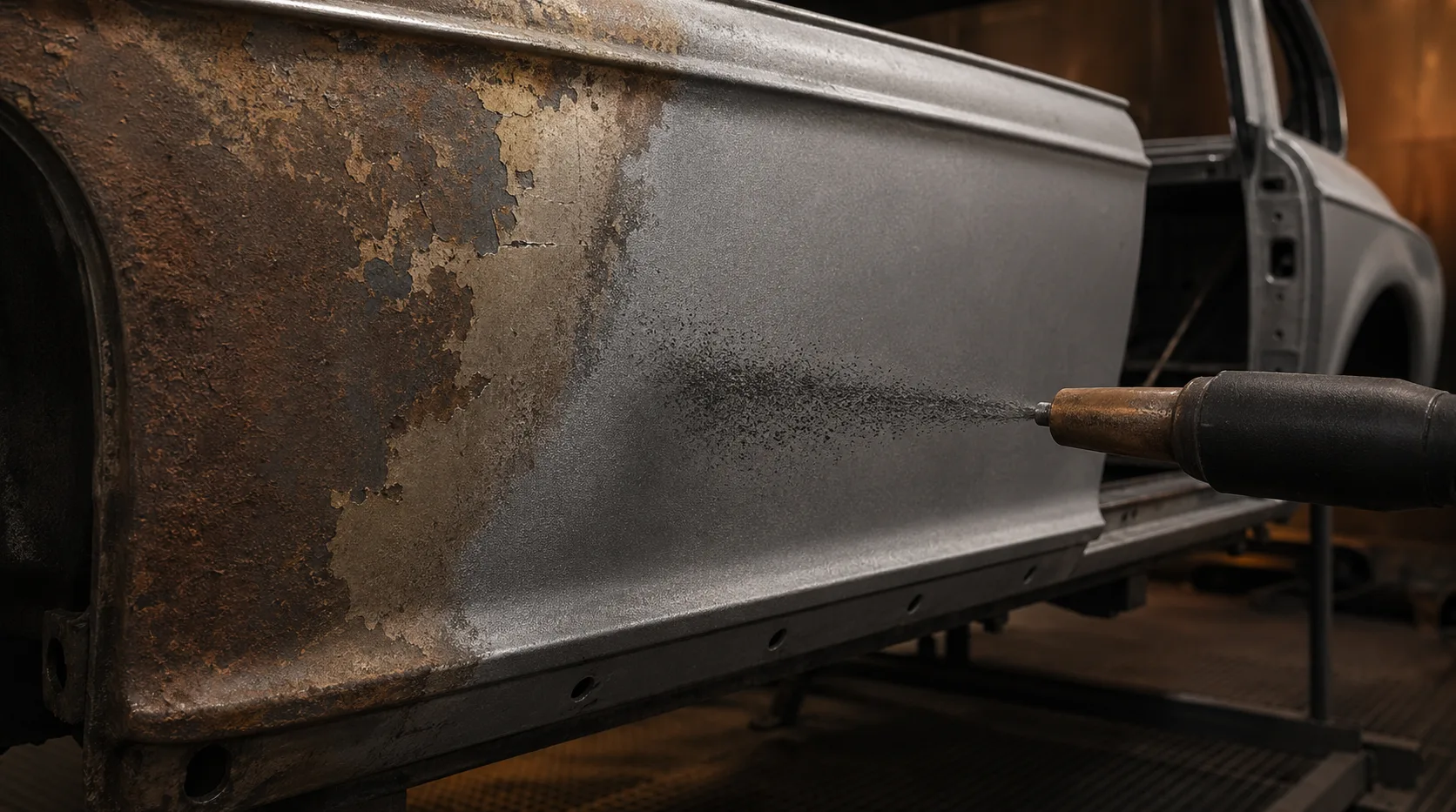

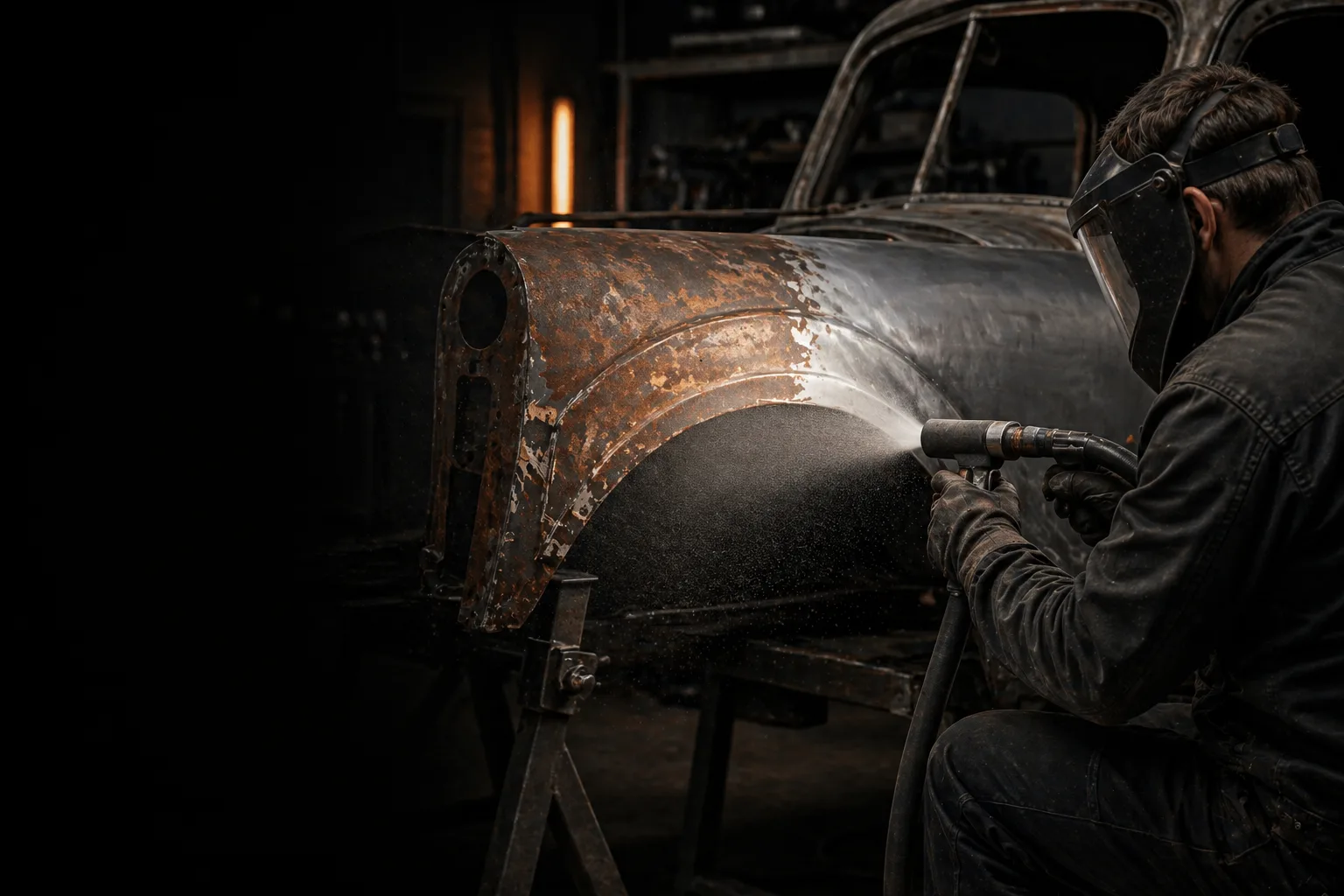

Blechverformungen beim Strahlen entstehen durch eine Kombination aus zu hohem Druck, zu grober Körnung, zu kurzem Düsenabstand und zu langem Verweilen an einer Stelle. Besonders gefährdet sind freistehende Flächen ohne Versteifungssicken, etwa Türaußenhäute, Kotflügel und Dachbleche. Mit der Körnung 0,2–0,5 mm und einem Druck von 1,5–3 bar (Richtwerte) bleibt das Blech bei gleichmäßiger Strahltechnik in der Praxis typischerweise maßhaltig. Wichtig ist eine kontinuierliche Bewegung der Düse in gleichmäßigen Bahnen, ein Abstand von etwa 25–35 cm zur Oberfläche und ein Strahlwinkel von 45–60°. An einer Stelle zu verweilen erzeugt lokale Überhitzung und plastische Verformung. Erfahrene Strahler prüfen die Substanz regelmäßig durch Handkontrolle auf Wärme und Formveränderung. Kupfersilikatschlacke hat eine Schüttdichte von rund 1,35 g/cm³ und eine Mohshärte von 6–7 — durch die kontrollierte Einstellung von Druck und Körnung lässt sich das Strahlbild präzise dosieren.

Der Strahlmittelbedarf für ein komplettes Fahrzeug hängt stark von Fahrzeuggröße, Korrosionsgrad und Aufbau ab. Als Richtwerte aus der Praxis gelten: Kleinwagen und Kompaktfahrzeuge 150–250 kg, Limousinen der Mittelklasse 200–400 kg, Kombis und größere Fahrzeuge 300–500 kg, Geländewagen und Transporter 400–700 kg. Bei stark verrostetem Unterbodenbereich oder wenn Rahmenteile, Achsen und Motorraum ebenfalls gestrahlt werden sollen, liegt der Verbrauch am oberen Ende der Spanne. Kupfersilikatschlacke wird als Einwegstrahlmittel eingesetzt — eine Wiederverwendung ist technisch nicht vorgesehen, da die Partikel nach dem Aufprall brechen und ihre Schärfe verlieren. Als Planungsgröße sind 5–8 Säcke zu je 25 kg für eine Karosserie ohne Unterboden ein realistischer Anhaltspunkt.

Technisch gesehen entfernt das Strahlverfahren alle oberflächlichen Schichten bis auf das blanke Metall — Patina, Oxidschichten, Farbreste und Zunderbelag werden vollständig abgetragen. Ein vollständiger Patina-Erhalt ist mit dem Strahlverfahren daher nicht vereinbar. Wer bestimmte Bereiche eines Fahrzeugs bewusst in ihrem Originalzustand belassen möchte, muss diese Stellen vor dem Strahlen mit Abdeckmaterial oder Folie schützen und nur die zu bearbeitenden Flächen freigeben. Nach dem Strahlen muss das blanke Metall sofort konserviert werden, da Reoxidation innerhalb weniger Stunden beginnt. Gebräuchliche Methoden sind Schweißprimer, 2K-EP-Grundierung oder Wachskonservierung für Hohlräume.

Für die Oldtimer-Restaurierung haben Kupferschlacke und Glasperlen unterschiedliche Stärken. Kupferschlacke nach DIN EN ISO 11126-3 ist scharfkantig und erzeugt aggressiveren Abtrag — ideal für stark verrostete Karosseriebleche, Rahmenteile und Unterboden, wo mehrere Rost- und Lackschichten in einem Durchgang entfernt werden sollen. Das resultierende Ankerprofil ist optimal für Epoxidgrundierung. Glasperlen hingegen erzeugen eine glatte, seidenmatte Oberfläche ohne nennenswerten Abtrag — sie eignen sich für sichtbare Aluminiumteile und dekorative Oberflächen, wo die Optik im Vordergrund steht und Eisenkontamination vermieden werden muss. Kupferschlacke ist die empfohlene Wahl für die technische Vorbereitung der Karosseriestruktur, also für alle Bereiche, die anschließend grundiert und lackiert werden.

Aluminium-Bauteile am Oldtimer — Motorgehäuse aus Grauguss-Alu, Zierleisten, Türschweller-Profile, Felgen — erfordern besondere Vorsicht. Kupferschlacke ist eisenhaltig: Eisenpartikel können sich in Aluminiumoberflächen einlagern und nach der Beschichtung als Rostflecken sichtbar werden. Für sichtbare Alu-Anbauteile werden daher Glasperlen oder Edelkorund bevorzugt — beide sind nicht eisenhaltig und erzeugen keine galvanische Kontamination. Wer dennoch Kupferschlacke an Alu-Bauteilen einsetzt, sollte nur verdeckte, nicht sichtbare Bereiche bearbeiten, die feinste verfügbare Körnung (0,1–0,4 mm oder 0,2–0,5 mm) verwenden und den Druck auf maximal 2–3 bar reduzieren. Die endgültige Entscheidung hängt vom Bauteil, seinem späteren Einsatz und der Anforderung an die Oberflächenoptik ab.

Sa 2,5 ist der Strahlreinheitsgrad nach DIN EN ISO 8501-1 und bedeutet: sehr gründlich gestrahlte, nahezu vollständig blanke Stahloberfläche. Bei visueller Beurteilung ist mindestens 95 Prozent der Fläche von Zunder, Rost und Fremdstoffen befreit. Reste von Verunreinigungen dürfen nur noch als leichte Verfärbungen oder Streifen sichtbar sein. Sa 2,5 ist die Mindestanforderung für die meisten Epoxidgrundierungen nach DIN EN ISO 12944. Für Oldtimer-Restaurierungen mit TÜV-Gutachter-Begleitung ist Sa 2,5 als Basis für langzeitstabilen Korrosionsschutz Standard. Mit Kupferschlacke 0,2–0,5 mm bei 2–3 bar ist Sa 2,5 an Oldtimer-Karosserieblech in der Praxis typischerweise erreichbar.

Dies ist eine der kritischsten Fragen bei der Oldtimer-Restaurierung. Freigestrahlter Stahl beginnt bei normaler Luftfeuchtigkeit innerhalb von 2–4 Stunden Flugrost zu bilden — besonders im Frühjahr und Herbst, wenn die Luftfeuchte höher ist. Schweißprimer (Zinkstaub-Grundierung) kann direkt nach dem Abblasen aufgesprüht werden und schützt die Oberfläche für die spätere 2K-EP-Grundierung. Die eigentliche 2K-Epoxidgrundierung sollte innerhalb von 24 Stunden nach dem Strahlen aufgetragen werden, um optimale Haftung zu gewährleisten. In Fachbetrieben wird das Fahrzeug nach dem Strahlen sofort in einer geschlossenen, klimatisierten Halle zwischengelagert und innerhalb von 2 Stunden grundiert. Für Heimwerker-Restaurierungen empfiehlt sich daher, das Strahlmittel bereits vorrätig zu haben und Grundierung direkt am Strahltag aufzutragen.

Ja, die Hohlraumversiegelung ist ein wesentlicher Schritt der Oldtimer-Restaurierung, der nach dem Strahlen und der Epoxidgrundierung erfolgen sollte. Oldtimer haben zahlreiche Hohlräume in Schwellern, Holmen, Türunterkanten, Radläufen und Rahmenprofilen, die nicht vom Strahlmittel erreicht werden. Diese Bereiche korrodieren häufig von innen nach außen — ein typisches Schadensmuster bei Fahrzeugen aus den 1960er bis 1980er Jahren. Geeignete Mittel sind Wachs-Hohlraumkonservierer (üblich bei älteren Fahrzeugen) oder Cavity-Wax-Systeme auf Korrosionsschutz-Basis. Vor der Hohlraumversiegelung müssen die Bereiche trocken und sauber sein. Die Versiegelung sollte alle 2–3 Jahre erneuert werden.
